在技术飞速发展的当下,机器越来越精密,产能越来越高,然而工作人员、设备的安全依然是工厂、园区亟待解决的问题。

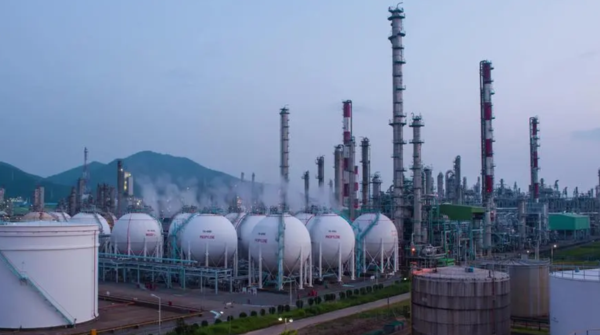

对于拥有众多易燃、易爆设备的电厂/化工厂,如何做到全方位无死角安防,保障生命财产安全,是这些电厂/化工厂智慧化转型过程中需要做的重点工作。
1、厂区内人员较多,职工安全意识上的不足或疏忽,都会造成安防重大隐患。
2、厂区大、结构复杂,高温高压、易燃易爆环境,存在极大的安全隐患。
3、人员设备监管片段化、离散化,无法做到全覆盖实时到位的管理。
化工行业安全生产管理难题更为突出
1、安防手段难,监控系统存在位置死角,使得安全防护和灾后救助都具有很大局限性。
2、人员巡检难,人员巡检存在诸多问题,漏检情况时有发生,为化工厂安全生产埋下隐患。
3、人员管控难,化工厂实时监控难以实现,车间经常发生超员、缺员、擅自离开工作区域等多种不规范行为,无法精准管控。
4、遇险救助难,员工发生危险后,因不能及时准确掌握其位置信息而错过救助时机的案例时常发生。
智慧化工厂管理系统有什么意义?
1、提高厂内人员管理困难,安全等问题。
2、提高对员工管理的响应速度,可通过对厂内所有人员进行定位和越界报警,提供更优质的服务。
3、通过监控终端可以对员工行走轨迹、员工越界、突发事件等进行应急指挥。
人员定位是智慧工厂解决方案中的重要技术,克服了工厂的人员管控难题。通过人员定位技术为厂区部署人员定位系统,管理人员可以实时掌握厂区员工、承包商人员、访客、车辆的位置分布情况,并能够对任意人员/车辆的移动轨迹进行跟踪和查询;系统可自定义设置电子围栏,防止人员误入危险区域;系统对异常情况智能预警,防患于未然;人员遇到危险可以使用定位设备一键呼救,通过系统显示的求救人员位置,救援人员可以快速展开救援行动。
智慧化工厂人员定位方案概述
为了保障工厂安全生产,提升工厂安全管理水平和生产效率,凯时国际网站推出智慧工厂人员定位系统解决方案。该方案融合蓝牙、GPS/北斗定位技术,或融合UWB、北斗RTK定位技术,或UWB单基站二维定位技术,利用位置物联网、云计算、大数据、人工智能、无线通信、高精度融合定位等先进技术,在工厂部署包含软硬件的人员定位系统,全面实现工厂人员、车辆高精度实时定位,支持2D/3D实时地图显示、移动轨迹跟踪与回放、危险区域电子围栏、智能预警、视频监控与定位轨迹联动等功能,对工厂进行全面规范化、智能化管理,助力工厂数字化转型!
智慧化工厂人员定位方案详情
为了满足工厂室内外一体化定位需求,凯时国际网站利用自主研发的多模融合定位技术,为工厂建设室内外融合高精度人员定位系统。依据厂区面积大小、定位目标多少、定位精度高低等需求情况,定位系统可选择不同的模态,一般在室内或卫星信号较弱的区域使用BLE(低功耗蓝牙)或UWB技术进行定位,在室外空旷区域使用GPS/北斗或RTK(卫星实时差分定位)技术进行定位,利用4G/5G或Lora窄带通讯技术进行数据传输,通过信标(蓝牙或UWB)、定位终端(胸卡等)、卫星差分基站或UWB单基站/Lora基站、软件平台服务器实现全厂区覆盖的精准定位。
智慧化工厂人员定位技术原理
凯时国际网站智慧工厂人员定位系统方案主要有4种,分别是4G+蓝牙+GPS/北斗人员定位系统方案、Lora+蓝牙+GPS/北斗人员定位系统方案、4G+UWB+RTK人员定位系统方案、UWB单基站人员定位系统方案。
对应系统架构图分别如下:
室内部分或室外卫星遮挡部分:蓝牙信标广播蓝牙信号,定位卡扫描到信标信号后整合信息,通过4G/Lora窄带网络将卡片信息及整合后的蓝牙信标信息上传到服务器;定位卡与UWB无线基站进行双向测距,卡片解算出距离后,通过4G网络将数据上传到服务器,或定位卡与UWB单基站进行测距测向,通过POE网络将数据上传到服务器。
室外部分:定位卡接收普通GPS/北斗卫星信号,通过4G网络将数据上传到服务器,或定位卡与室外UWB单基站进行测距测向,通过POE网络将数据上传到服务器解算位置。RTK差分基站接收卫星信号,解算出差分信息,通过4G网络上传给差分服务器,差分服务器实时刷新最新的差分信息;定位卡接收GPS/北斗卫星信号,通过4G网络连接差分服务器,获取最新的差分信息,从而解算出高精度经纬度位置信息后,再通过4G网络将位置信息上传到服务器,更新卡片位置信息。
特别说明:UWB单基站不仅可以在室内室外同时使用,而且在不同的半径距离范围内,如果精度要求可以放宽,则以基站为圆心信号无遮挡有效传输半径可达100米+,覆盖面积超30000㎡。
凯时国际网站针对化工企业园区,推出了“智慧工厂安全管理系统“解决方案,主要有跟踪巡检、一键报警、区域视频联动、电子围栏报警等功能。
对厂区人员的基本信息进行管理,包括:单位名称、姓名、年龄、岗位、培训情况等。
在厂区3D电子地图上实时显示人员车辆的位置分布,可分楼层、分车间显示;可对每个人的实时轨迹进行跟踪;管理人员可查看不同类型人员的实时位置信息,实时了解整个车间、厂房、园区的人员车辆实时状态,以提高工作人员的工作效率。
3、历史轨迹查询
系统可保存多年的轨迹信息,可一键查询显示任意人员在任意时间段的历史活动轨迹,为事件回溯提供依据。
4、风险分区
可根据安全风险等级对所在区域进行风险分区,四色图呈现。
5、热力图
可通过查看人员实时位置分布热力图,快速了解当前区域人群聚集程度。
6、电子围栏
在厂区自定义设置电子围栏区域,实现区域的进入退出权限管理及报警规则,确保人员在安全范围内活动。
7、智能预警
系统具备智能预警功能,出现非法进入、越界、超员、缺员、滞留、静止等异常情况时,系统自动报警。
8、SOS一键报警
人员遇到危险,可通过定位终端上的SOS按键一键报警求救。
9、报警功能设置
系统具备一键报警,围栏区域报警功能,当工人进入电子围栏立即发送报警信息到后台系统,方便工厂的管理人员第一时间了解有哪些人员进入了工厂的危险区域。
10、视频监控联动
在实时跟踪和历史轨迹查询时,皆可联动区域内的摄像头,获取视频画面,快速查看现场情况;人员定位系统与工厂原有的监控系统联动,支持报警联动、定位点视频回放和行动轨迹回放。
11、智能巡检
精准定位巡检人员实时位置,全面记录巡检时间、地点、耗时以及作业顺序等数据,可防止伪造巡检记录,管理人员可随时查看被定位目标在某一时段的历史轨迹、在某区域的停留时间等情况;系统智能分析巡检路线的达标/异常情况,可提供全方位多维度的报表和数据分析工具。
实现作业申请、审批、签字、票证归档全过程的电子化管理,大幅提升从指派到完成作业的审批效率,夯实特殊作业管理,降低安全生产事故发生率。
13、数据统计分析
定位与门禁系统融合,可动态统计各区域人数,可通过智能门禁系统与定位系统相互校验,分析确认区域人员详情及核定具体统计指标;支持各类数据实时统计分析,生成可视化图表。
14、预留接口
提供丰富的接口,可与已有的系统或第三方系统对接。
凯时国际网站智慧化工厂人员定位系统解决方案,采用室内外融合高精度实时定位技术,结合强大的定位管理系统、3D可视化地图引擎,为工厂提供全方位的精细化管理服务。该方案充分考虑到厂区人员定位的性价比,在满足高精度定位需求的同时实现低成本部署,帮助企业解决人员、车辆管控难题,是智慧工厂人员定位系统建设的首选方案。
凯时国际网站定位产品全部通过防爆认证,以及通过防尘防水、耐腐蚀、耐高温/低温、抗压检测,适合各种不同类型的厂区,包括:制造厂、发电厂、钢铁冶金厂、化工厂等。定位卡支持统一发卡、充电管理,极大提升了定位卡的管理效率;同时定位卡还具备定位、考勤、门禁一卡通功能,极大提升了定位卡的实用性和经济性。
系统功能可根据用户的实际需要进行定制开发,界面样式及数据模块均可根据用户需求改造;提供丰富的接口,可用于用户自身平台或第三方平台的对接。
凯时国际网站,将室内外定位技术与智慧化工厂安全管理实践相结合,打造了新一代空间信息技术和定位技术在智慧工厂领域的N种应用,开拓了全面满足应急管理部安监要求的、多源融合定位技术的智慧场景新局面。
